中大規模木造施設
Middle and large scale wooden buildings

中大規模木造施設の設計・施工をサポート

公共建築物における木材の利用を促進する「公共建築物等における木材の利用の促進に関する法律」が2010年に施行され、学校や幼稚園、商業施設など中大規模建築物の木造化が推進されています。それに伴いHIRAKATAでは、独自のネットワークにより「TJI.JOIST」や「金物工法」など、お取引先様のご要望に合わせて設計からプレカット、施工にいたるまでのサポートを行っています。

CLT
木材で作った大判パネル。
環境負荷の少ない建築資材として、自然との共生を求められる大規模建築で、
床・屋根等CLTの採用が増えています。

CLTとは、Cross Laminated Timber(クロス・ラミネイティド・ティンバー)の略で、板状に曳い並べた木材の繊維方向を奇数層の組み合わせで直交するように積層接着した木質パネルのことです。繊維方向を直交させることにより、寸法精度の良い厚型大判寸法パネルが生産可能で、CLTプレカット加工により、中大規模建設の施工時間短縮や、木材特有の多孔質な性質で軽量・高断熱性などのメリットが得られます。

CLT

TJI.JOIST
最長11メートルの既成寸法、
オープンで自由度の高い建築が可能な木質構造部材

TJI(トラスジョイストアイビーム、I型ジョイスト)とは、OSBとLVLの複合による構造部材です。高い強度を持ち、長尺材料も用意されているので、床や屋根に使用することで、オープンで自由度の高い木造建築が可能になります。軽量なため施工も容易です。

TJI.JOIST

グルーインロッド工法
木質で二方向ラーメン構造が可能です。
接合金属の露出もなく耐火構造にも適しています。

グルーイングロッド工法は、接合具を接着剤で木材内に固定する工法で、接合部の金属が外に現れないのが特徴です。木材と接合具の空隙部に樹脂(接着剤)を注入することで、接合具(金属)の腐食や長期ゆるみが生じず、圧縮・引っ張り・曲げ・ネジレ・ズレなどに対し全方向での固定力に優れておりCLT・RCとの接合も可能です。

グルーインロッド工法

製作金物接合
多様な木造建築物の接合部に対応します。

住宅用金物が使用できない場合は接合部ごとの設計により金物をつくります。一点物の特注金物も製作可能です。

製作金物接合

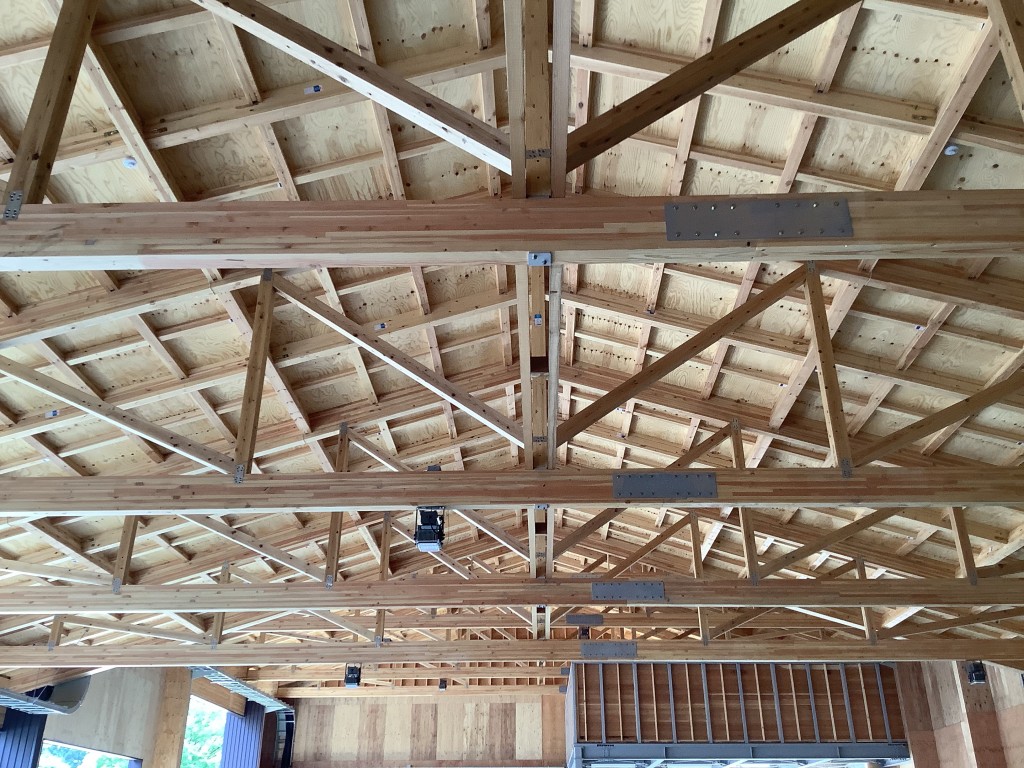

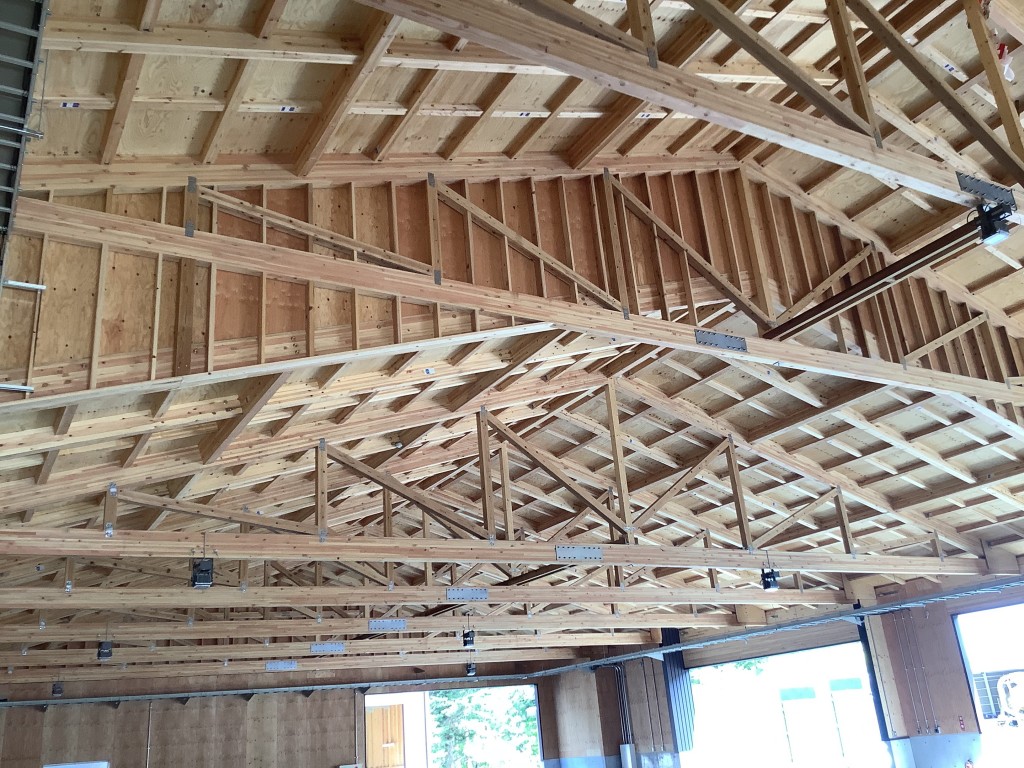

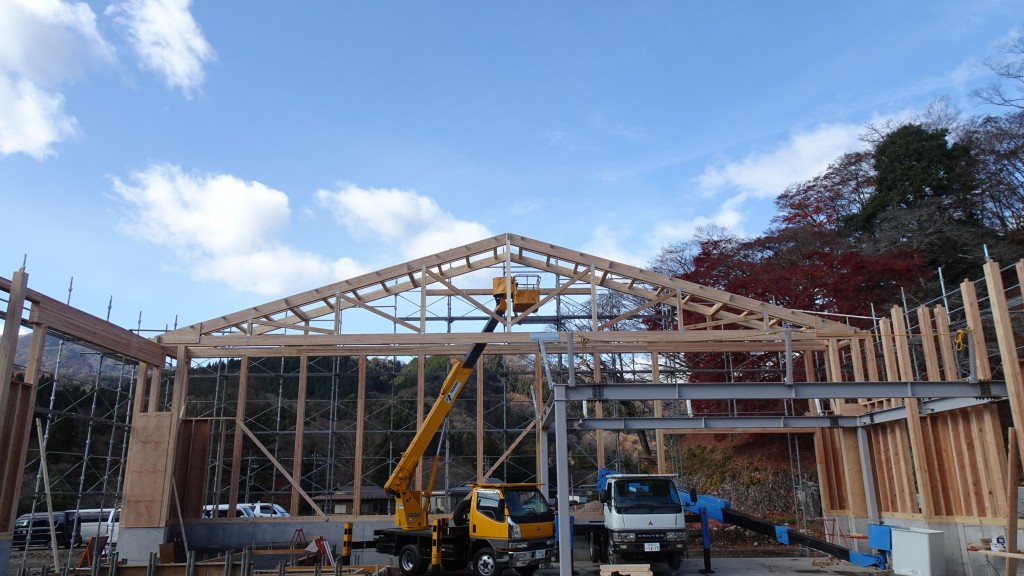

トラス・金物接合
トラス工法と金物工法の融合が生み出す強度

各部材にかかる荷重を三角形に組むことで分散し、バランスよくつり合い、構造の安定を図ることができるトラス工法と金物工法を融合。金物で接合することで断面欠損の少ないトラス架構になり、6m以下の既成流通木材でも、大スパンを可能にします。

トラス・金物接合

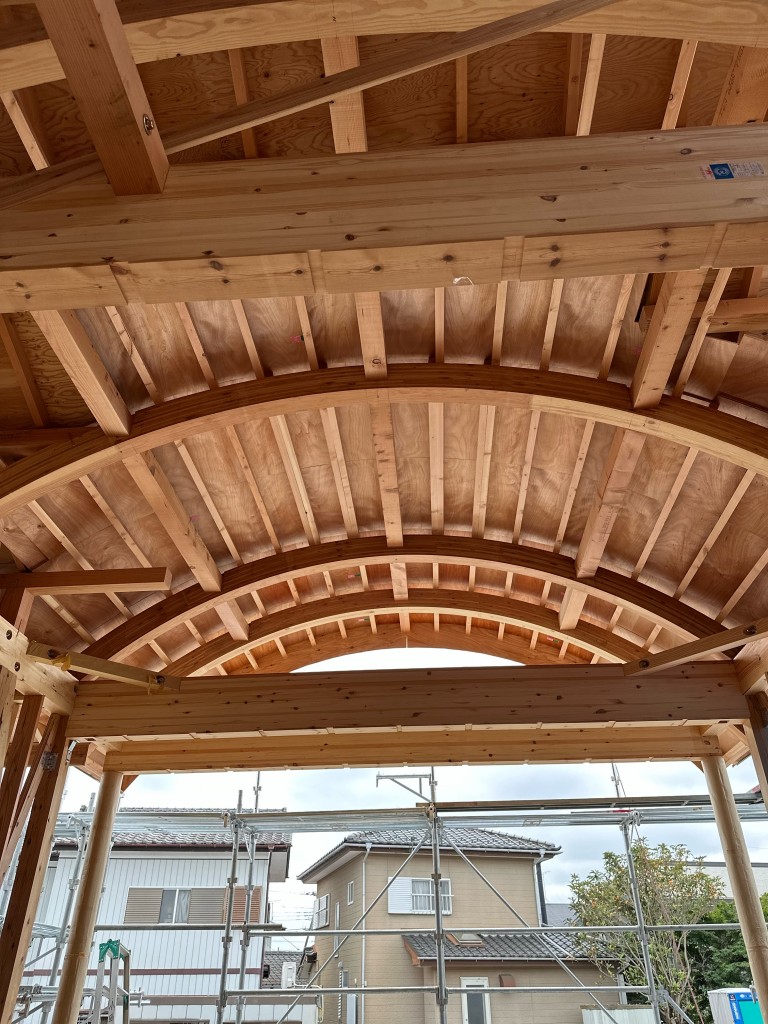

大断面湾曲集成材
安定した品質と自由なデザインを両立する湾曲集成材

集成材は、幅、厚さ、長さ方向を自由に接着調整することができるため、長大材や湾曲材を製造することが可能です。大型のホールや施設などで利用するための大断面湾曲の木材を実現でき、自由なデザイン、構造計算に基づいて必要とされる強度の部材を供給できます。狂いや乾燥時の割れ、反りが少なく、強度性能のばらつきが少ないのも特徴です。

大断面湾曲集成材

アコヤ
ウッドデッキや木製サッシなどの屋外などで風雨・紫外線にさらされる個所での使用に最適な高耐久天然木材です。
薬剤処理でない化学変化で耐久性を高めた非保存剤処理木材です。

アコヤは、食酢の成分でもある酢酸の一種「無水酢酸」を高温で木材と科学反応させるアセチル化処理という方法によって作られる高耐久化天然木材です。アセチル化処理は、木材の耐腐朽性能を飛躍的に高め、湿気や水分の影響をうけにくく木材に優れた寸法安定性能を与えます。腐りにくいことから、外装材やエクステリア製品などの利用に最適です。

アコヤ

不燃・準不燃木材
木材の質感をそのままに、特殊建築物の内装制限に対応できます。

無垢材に不燃薬剤を木材に注入して製造される不燃木材、準不燃木材は、不燃材料として国土交通省に認定されたものです。店舗や公共施設、マンションなどの特殊建築物で内装制限に対応できます。

不燃・準不燃木材

つよスギ
杉桧をギュッと圧密で高密度化!床仕様に堪える固さを実現しました。

スギやヒノキをプレス圧縮強化加工したフローリング材です。厚さ10mmの板を最大3mmまで圧縮可能なことから、広葉樹に負けない硬度を発揮。公共施設に最も多く実績があります。群馬県産材を使っての供給も可能です。

つよスギ

サーモウッド
ノンケミカルで、高い寸法安定性と耐朽性を発揮

サーモウッドは森林の国フィンランドで生まれた、木材を水蒸気を用いて高温熱処理する技術です。人と環境に優しいノンケミカルで、高い寸法安定性を付与できるので、中大規模木造建築にも最適です。地域材利用も可能です。

サーモウッド

地域木材・国産材・外材
木材の幅広い用途に応じることができる豊富なラインナップ

群馬県の林業の活性化を行いCO2削減の大きな役割を担う人工林の健全な循環を行うために、県内各地で産するスギ・ヒノキ・カラマツなど群馬県産材の木材利用に努めています。また、全国の優良木材産地の製材所とタイアップした国産材、北米・北欧・ロシアなどから仕入れる輸入材など、幅広いラインナップにより利用用途に応じた対応が可能です。

地域木材・国産材・外材

木工事
木材のエキスパートが施す信頼の技術と品質

HIRAKATAでは、単に木材を供給するだけでなく、木材のエキスパートとして住宅・非住宅を問わず木工事も行っています。木構造躯体の建て方・木下地工事から床・造作材加工取付などの内装工事、屋根・外壁工事・木質外構工事まで幅広く対応しています。

木工事
